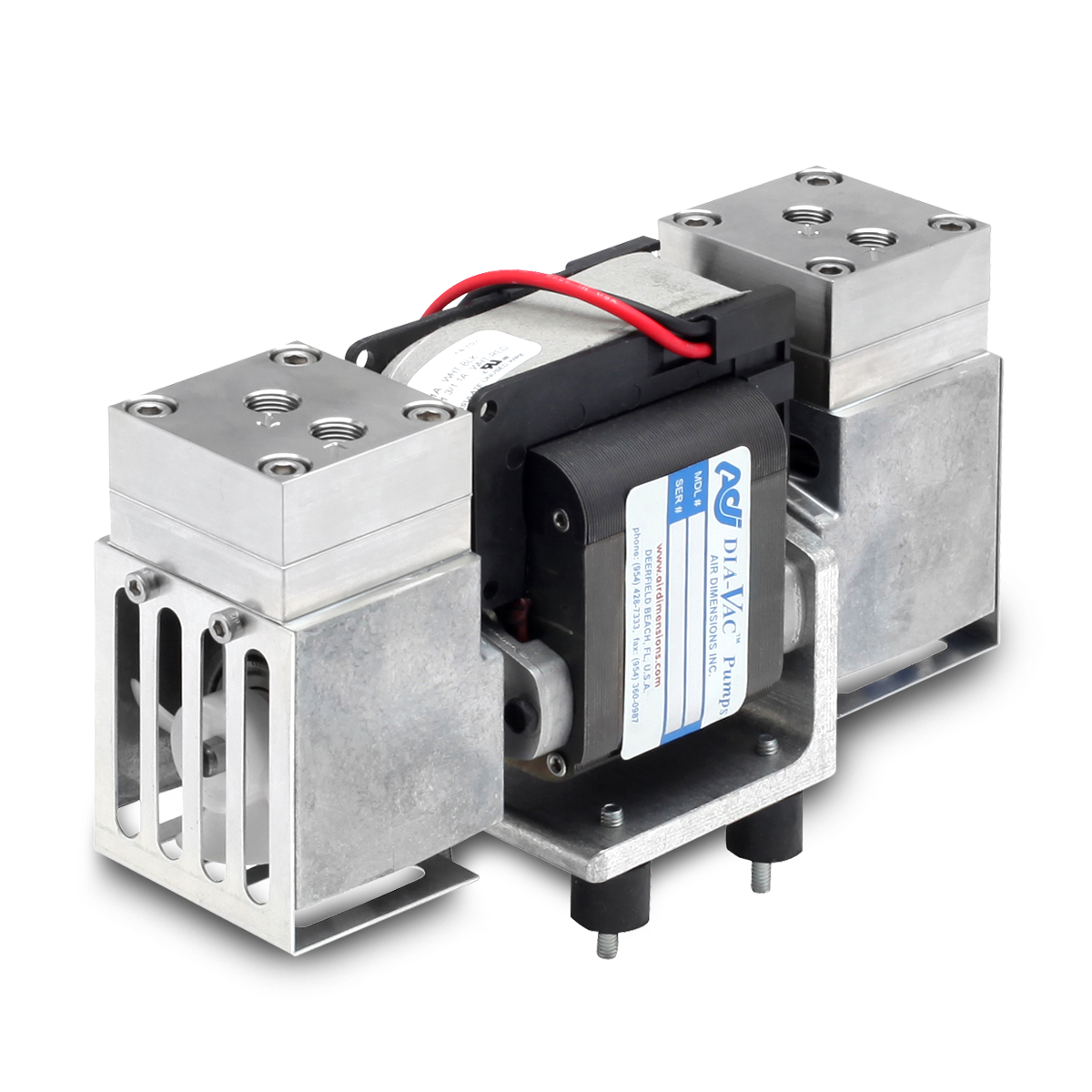

Dia-Vac® Serie B Rendimiento
¡Las bombas Dia-Vac® de muestreo de gas de ADI pueden pasar su gas a la velocidad que necesite! Debido al creciente interés por reducir la presión, el vacío y/o el caudal en las bombas Dia-Vac® , nuestros ingenieros diseñaron un diseño excéntrico modificado.
Esto le permite personalizar su bomba Dia-Vac® para satisfacer los requisitos de su aplicación y, al mismo tiempo, aumentar la vida útil del diafragma y los cojinetes. El tamaño estándar de la excéntrica es de 0,160 en la bombaDia-Vac® de la serie B.
Tenga en cuenta que la tabla siguiente no debe interpretarse como una combinación de presión y vacío al mismo tiempo, sino sólo como presión o vacío.
Dia-Vac® Serie B
Promedios de caudal
(Haga clic en el número de modelo para ver las curvas de rendimiento reales)
| N.º de modelo | PSIG (presión máxima) | Manómetro (presión máxima) | Manómetro InHg (vacío final) | Mbarómetro (vacío final) | SCFM (caudal máximo) | SLPM (caudal máximo) | |
|---|---|---|---|---|---|---|---|
| B081 | 8,5 | 0,59 | 14,9 | 505 | 0,138 | 3,9 | B081.pdf |
| B081- Métrico | B081_metric.pdf | ||||||
| B101 | 12.9 | 0,89 | 17,4 | 589 | 0,155 | 4,4 | B101.pdf |
| B101- Métrico | B101_metric.pdf | ||||||
| B121 | 18,1 | 1,25 | 20,2 | 684 | 0,2 | 5,7 | B121.pdf |
| B121- Métrico | B121_metric.pdf | ||||||
| B141 | 23,4 | 1,61 | 21,4 | 725 | 0,24 | 6,8 | B141.pdf |
| B141- Métrico | B141_metric.pdf | ||||||
| B161 | 29,2 | 2,01 | 23 | 778 | 0,268 | 7,6 | B161.pdf |
| B161- Métrico | B161_metric.pdf | ||||||
| B162 (Para/Serie) | 34,3 / NA | 2,36 / NA | 22,2 / 27,5 | 752 / 931 | 0,45 / 0,26 | 12,6 / 6,4 | B162.pdf |
| B162- Métrico | B162_metric.pdf |
