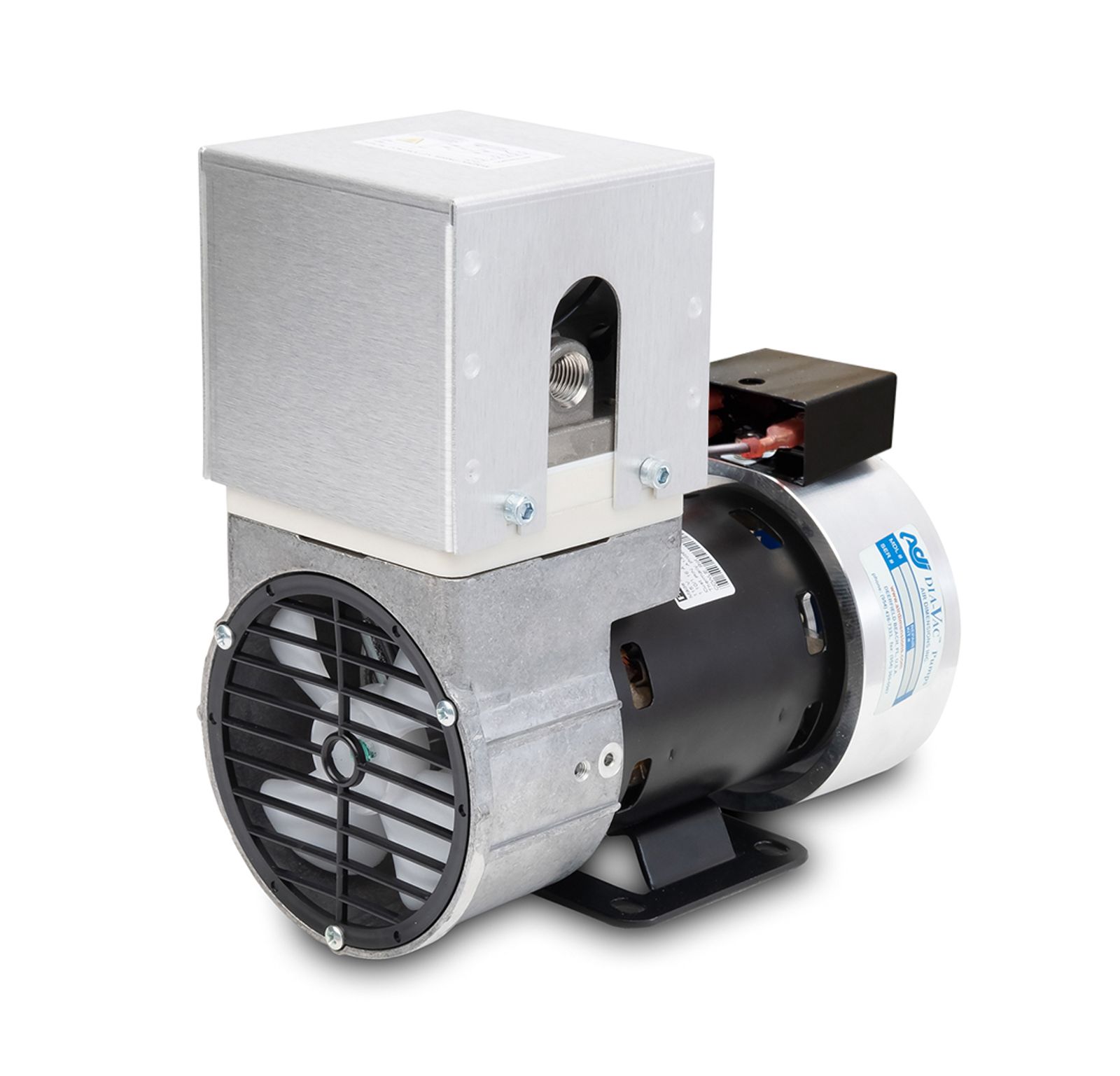

Bomba Dia-Vac® Serie M de cabezal único calefactada

La bomba Dia-Vac® de cabezal calentado de la serie M ofrece todas las excelentes características de la bomba Dia-VacDia-Vac® estándar de la serie M, pero tiene la capacidad añadida de calentar eléctricamente la cámara del cabezal de la bomba para mantener la temperatura del gas por encima del punto de rocío.

Se trata de una bomba ideal para sistemas de extracción en caliente/húmedo que requieren un control preciso de la temperatura del gas a lo largo de todo el recorrido a través de la bomba y hasta el analizador de gases, hasta 200 °C. El cabezal está fabricado en acero inoxidable 316 y equipado con (2) calentadores de cartucho de 75 vatios y un termopar tipo K, termostato fijo o RTD PT100.

*Tenga en cuenta que las opciones de termopar y RTD requieren un controlador de temperatura externo (se vende por separado).

Las bombas Dia-Vac® de muestreo de gas de ADI pueden pasar su gas a la velocidad que necesite Debido al creciente interés por reducir la presión, el vacío y/o el caudal en las bombas Dia-Vac®, nuestros ingenieros diseñaron un diseño excéntrico modificado.

Esto le permite personalizar su bomba Dia-Vac® para satisfacer los requisitos de su aplicación y, al mismo tiempo, aumentar la vida útil del diafragma y los cojinetes. El tamaño estándar de la excéntrica es de 0,160 en la bomba Dia-Vac® de la serie M. Tenga en cuenta que la tabla siguiente no debe interpretarse como una combinación de presión y vacío al mismo tiempo, sino sólo como presión o vacío.



Dia-Vac® Serie M

Promedios de caudal

(Haga clic en cada modelo para ver las curvas de rendimiento reales)



Modelo#

PSIG (presión máxima)

Manómetro (presión máxima)

Manómetro InHg (vacío final)

Mbarómetro (vacío final)

SCFM (caudal máximo)

SLPM (caudal máximo)



M081

6

0,41

7

237

0,42

12

M081.pdf

M081- Métrico













M081_Metric.pdf

M101

17

1,17

17

575

0,49

14

M101.pdf

M101- Métrico













M101_Metric.pdf

M121

19

1,31

18

609

0,59

16,8

M121.pdf

M121- Métrico













M121_Metric.pdf

M151

29,1

2

19,7

667

0,7

20

M151.pdf

M151- Métrico













M151_Metric.pdf

M161

35

2,41

20,7

701

0,75

21,4

M161.pdf

M161- Métrico













M161_Metric.pdf

M162 (Para)

35

2,41

21

711

1,3

39

M162-Parallel-Combo-Curve.pdf

M162- Métrico













M162_Metric.pdf

Esquemas de conexión del cabezal

CAPACIDAD

MATERIALES HÚMEDOS

MOTOR

OPCIONES

ESTILO

CEC.

CABEZALES

CABEZA

DIAFRAGMA

TIPO

VOLTIOS

Hz

OPCIONES

M=Serie M

16

1

A=Alumbre

E=Encap Tef/EPDM*

C=Gen. Propósito

A=115 CA

0= N/A

• L=Cabeza elevada

15

2

B=Tef/Alum

N=EPDM

W=XP Div.2

B=230 CA

1=60 1F

• M=Calentado c/K Termopar

14

F=316ss

P=Todo teflón

Z=ATEX Zona 2 IIC

X=N/A

2=50 1 Ph

• M1=Calefacción c/RTD M2=Calefacción 65° T-stat

12

G=316ss (TefCo)

T=Tef/EPDM

• M3=Calentado 100° T-stat

10

H=Hastelloy C

• M4=Calentado 140° T-stat

8

J=Hast. C (TefCo)

• M5=Calefacción 163° T-stat

L=Silconert®316ss

• M6=Calefacción 200° T-stat

T=Teflón sólido

P=Electropolaco

*Sólo cabezal de teflón
