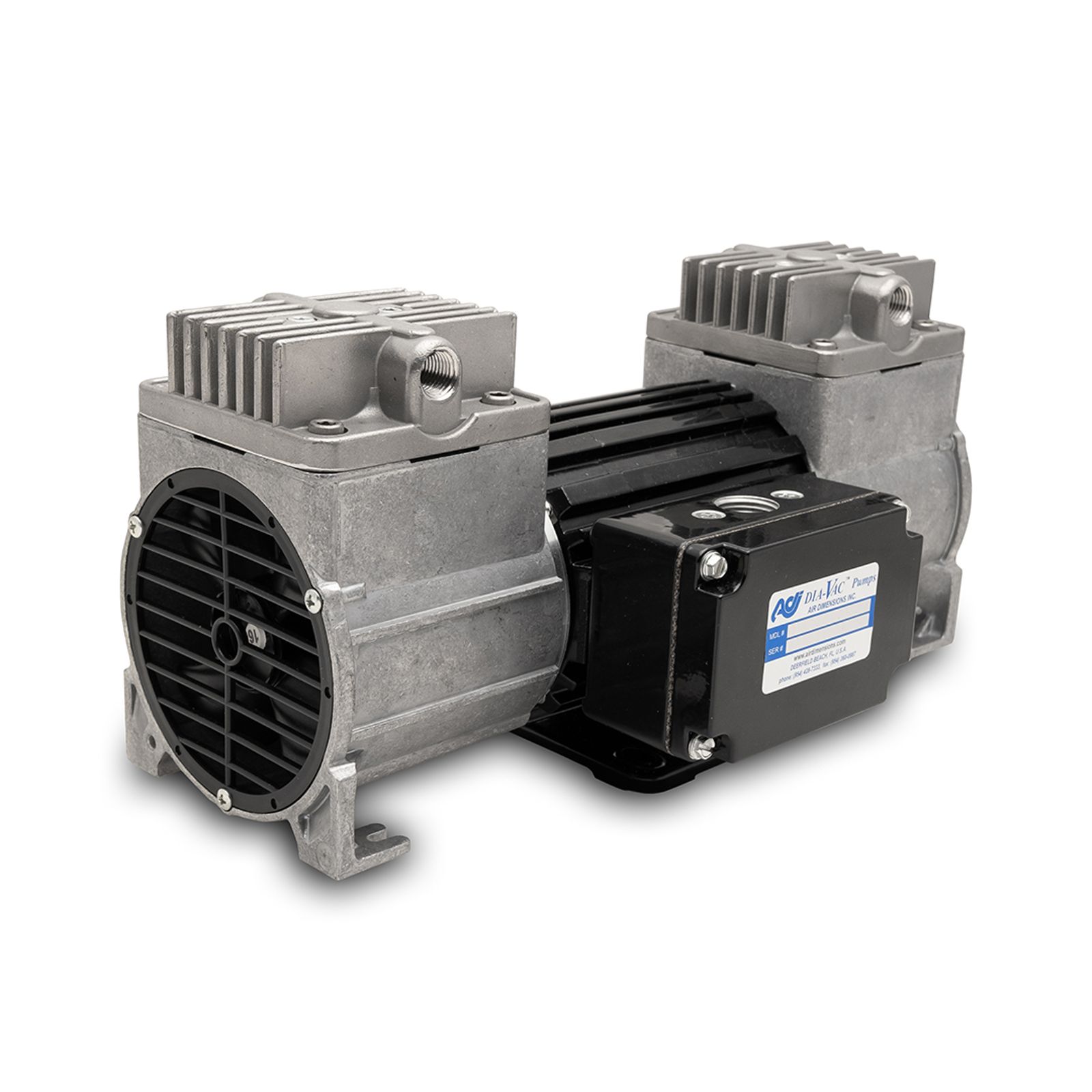

Bomba Dia-Vac® Serie M de doble cabezal Área peligrosa

La Dia-Vac® Serie M está ahora disponible con una variedad de motores para áreas peligrosas.

La "Mini" Dia-Vac® es la clásica bomba de trabajo para su sistema.

La capacidad de flujo de 20 LPM en un diseño pequeño pero robusto lo ha convertido en un elemento básico en los sistemas CEMS de zonas peligrosas de todo el mundo.

Las bombas Dia-Vac® demuestreo de gas de ADI pueden pasar su gas a la velocidad que necesite Debido al creciente interés por reducir la presión, el vacío y/o el caudal en las bombas Dia-Vac®, nuestros ingenieros diseñaron un diseño excéntrico modificado.

Esto le permite personalizar su bomba Dia-Vac® para satisfacer los requisitos de su aplicación y, al mismo tiempo, aumentar la vida útil del diafragma y los cojinetes. El tamaño estándar de la excéntrica es de 0,160 en labombaDia-Vac® de la serie M. Tenga en cuenta que la tabla siguiente no debe interpretarse como una combinación de presión y vacío al mismo tiempo, sino sólo como presión o vacío.

Dia-Vac® Serie M

Promedios de caudal

(Haga clic en cada modelo para ver las curvas de rendimiento reales)



Modelo#

PSIG (presión máxima)

Manómetro (presión máxima)

Manómetro InHg (vacío final)

Mbarómetro (vacío final)

SCFM (caudal máximo)

SLPM (caudal máximo)



M081

6

0.41

7

237

0.42

12

M081.pdf

M081- Metric













M081_Metric.pdf

M101

17

1.17

17

575

0.49

14

M101.pdf

M101- Metric













M101_Metric.pdf

M121

19

1.31

18

609

0.59

16.8

M121.pdf

M121- Metric













M121_Metric.pdf

M151

29.1

2

19.7

667

0.7

20

M151.pdf

M151- Metric













M151_Metric.pdf

M161

35

2.41

20.7

701

0.75

21.4

M161.pdf

M161- Metric













M161_Metric.pdf

M162 (Para)

35

2.41

21

711

1.3

39

M162-Parallel-Combo-Curve.pdf

M162- Metric













M162_Metric.pdf

Esquemas de conexión del cabezal

CAPACIDAD

MATERIALES HÚMEDOS

MOTOR

OPCIONES

ESTILO

CEC.

CABEZALES

CABEZA

DIAFRAGMA

TIPO

VOLTIOS

Hz

OPCIONES

M=Serie M

16

1

A=Alumbre

E=Encap Tef/EPDM*

C=Gen. Propósito

A=115 CA

0= N/A

• L=Cabeza elevada

15

2

B=Tef/Alum

N=EPDM

W=XP Div.2

B=230 CA

1=60 1F

• M=Calentado c/K Termopar

14

F=316ss

P=Todo teflón

Z=ATEX Zona 2 IIC

X=N/A

2=50 1 Ph

• M1=Calefacción c/RTD M2=Calefacción 65° T-stat

12

G=316ss (TefCo)

T=Tef/EPDM

• M3=Calentado 100° T-stat

10

H=Hastelloy C

• M4=Calentado 140° T-stat

8

J=Hast. C (TefCo)

• M5=Calefacción 163° T-stat

L=Silconert®316ss

• M6=Calefacción 200° T-stat

T=Teflón sólido

P=Electropolaco

*Sólo cabezal de teflón
